Alkalmazási példa
A burkoló a munkavégzés során megsérti, elvágja a padlófűtési rendszer fűtőkábelét, ekkor a BVF teszter azonnal éles hangon sípolni kezd. A burkoló azonnal beszünteti a munkavégzést, így könnyen lokalizálható a sérülés, nincs szükség később bontásra vagy költséges műszeres bemérésre a hiba megkereséséhez.
Üzembe helyezés
Nyissa le a termék hátoldalát és helyezze be a 9V-os 6LR61 típusú elemet (1db).
Csukja vissza a termék hátoldalát. Az előlapon található ON/OFF gomb kapcsolásával a teszter használatra kész. Amennyiben a termék még nincs megfelelően a fűtőkábelhez csatlakoztatva, úgy éles hangot fog kiadni.
Tesztelés

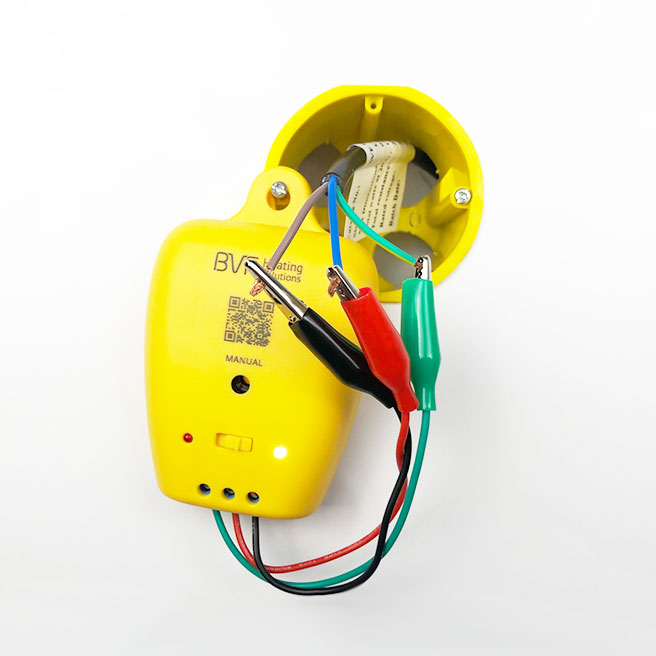

A teszteren található krokodil csipeszeket csatlakoztassa az ellenőrizni kívánt fűtőkábel bekötő vezetékéhez az alábbi módon:
Piros csipesz: A 0-vezeték (BVF termékek esetén csupaszított KÉK kábel)
Fekete csipesz: A Fázis-vezeték (BVF termékek esetén csupaszított BARNA kábel)
Zöld csipesz: A földelő-vezeték (BVF termékek esetében csupaszított zöld-sárga kábel vagy sodrott fémköpeny )
A burkolás megkezdése előtt a fentebb leírtak szerint csatlakoztassa a tesztert. Az ON/OFF gombot jobbra tolva helyezze ON állásba. A visszajelző LED jobb oldalon fehéren világít. Az ellenőrző funkció aktív.
Amennyiben a teszter bejelez / sípol és pirosan villog a visszajelző LED, úgy ellenőrizze a csatlakozást, az elem töltöttségét. Fejezze be a burkolást és lépjen kapcsolatba a rendszert telepítő elektromos szakemberrel vagy a BVF központi ügyfélszolgálatával.
Fontos információ
A teszter csak áramtalanított bekötővezetéken alkalmazható! A teszter nem helyettesíti a kivitelezés során elvégzendő műszeres vizsgálatokat (lásd a fűtőelem használati útmutatóját).
